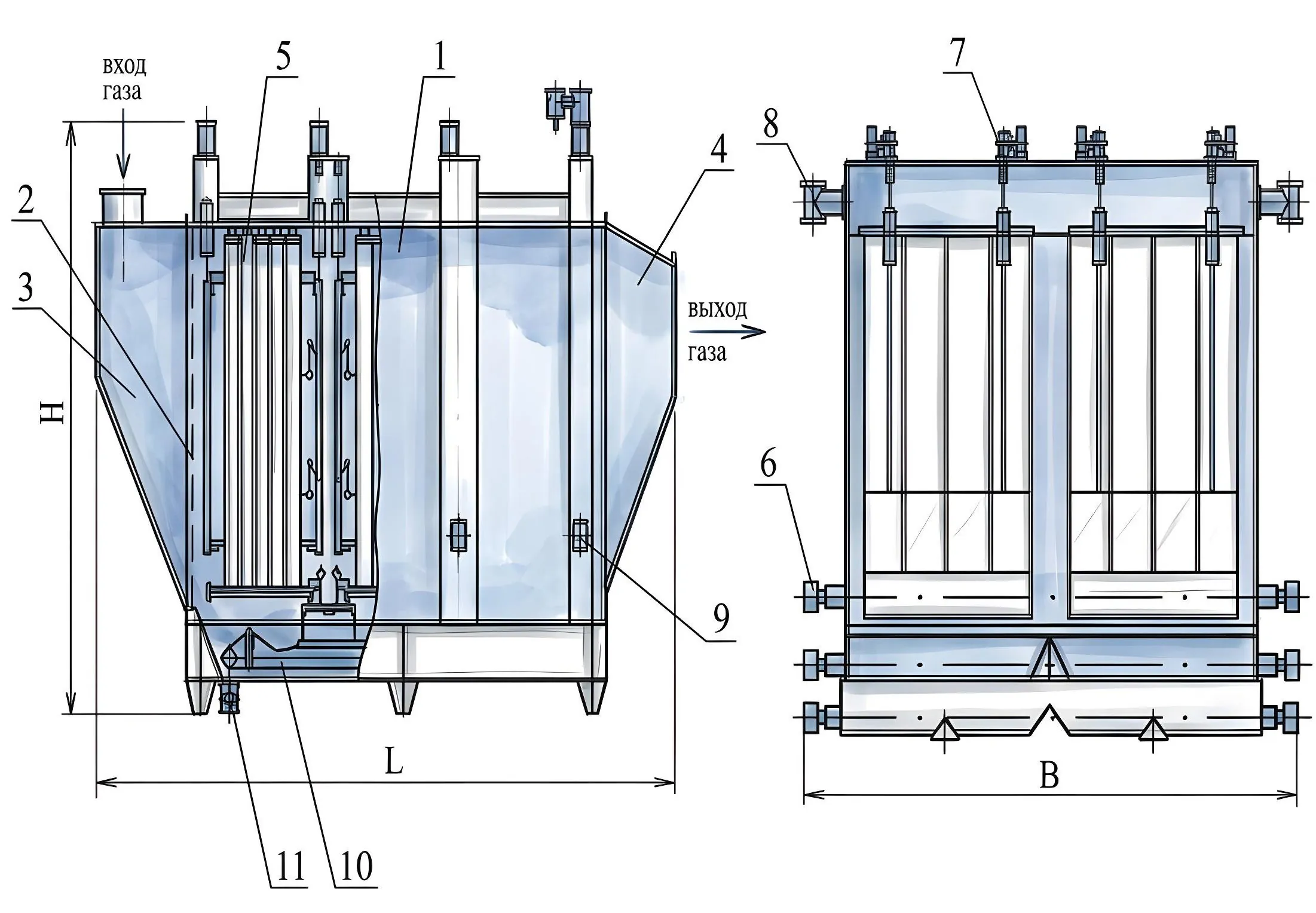

Схема фильтра
- корпус;
- газораспределительная решётка;
- диффузор;
- конфузор;
- механическое оборудование;
- привод встряхивания осадительных электродов;
- привод встряхивания коронирующих электродов;
- токоподвод;
- люк;
- скребковый цепной конвейер;
- винтовой конвейер.
Предназначен для очистки от пыли непожароопасных дымовых газов с температурой до 250 °С в целлюлозно-бумажной промышленности после содорегенерационных котлоагрегатов (СРК) производительностью от 200 до 1920 тонн в сутки абсолютно сухого вещества чёрного щёлока.
Электрофильтры ЭГА СРК поставляются взамен ЭГАВ СРК и ЭГ СРК и являются двухсекционными аппаратами прямоугольной формы в стальном корпусе, покрытом снаружи теплоизоляцией. Электрофильтр включает в себя три электрических поля, установленных последовательно по ходу газа. Длина электрического поля 3200 мм.
Конструкция электрофильтра ЭГА СРК
Активная зона электрофильтров состоит из осадительных электродов пластинчатого типа, собранных из элементов профиля ЭФ-640 и коронирующих электродов, состоящих из трубчатых рам, в которых натянуты ленточно-зубчатые элементы из стали 12Х18Н10Т. Условная высота электродов 9,0 метров. Расстояние между осями одноимённых электродов (межэлектродный шаг) 300 мм.
Удаление уловленного продукта с электродов — механическое, путем периодического встряхивания ударами молотков по наковальням осадительных и коронирующих электродов. Выгрузка пыли из нижней части электрофильтра осуществляется скребковым цепным конвейером с последующим поступлением пыли в винтовой конвейер и последующим удалением из аппарата.
Параметры работы
Климатическое исполнение электрофильтра — УХЛ категорий размещения 3 по ГОСТ 15150-69; предназначены для установки в производствах Г по СНиП 2.09.02-85; относятся к группе невзрывозащищённых по ПУЭ-86.
Корпус электрофильтра рассчитан на применение в районах сейсмичностью не более 9 баллов.
Разрежение в электрофильтре не более 3 кПа.
Концентрация пыли перед электрофильтром 16 г/куб. м (при температуре 0 °С, давлении 101,3 кПа), не более.
Концентрация пыли после электрофильтра определяется при проектировании новых установок и реконструкции действующих электрофильтров и может составлять от 30 до 130 мг/куб. м (при температуре 0 °С, давлении 101,3 кПа), не более.
Гидравлическое сопротивление 200 Па, не более.
Условное обозначение
Э — электрофильтр;
Г — горизонтальный;
А — модификация;
СРК — содорегенерационные котлы;
Числа после букв:
первое — количество секций;
второе — количество газовых проходов;
третье — номинальная высота электродов (м);
четвертое — количество элементов в осадительном электроде;
пятое — количество электрических полей по длине электрофильтра.
Технические характеристики
|
Типоразмер электрофильтра |
Производительность, м3/ч (при условной скорости 0,7 м/с) |
Площадь активного сечения, м2 |
Площадь осаждения, м2 |
Габаритные размеры, мм |
Масса* корпуса/ оборудования, т |
|
ЭГА СРК2-16-9-5-3 |
100000 |
40 |
2766 |
15500 × 7900 × 14000 | 78,7/69,0 |
|
ЭГА СРК2-24-9-5-3 |
150000 |
60 |
4149 |
15500 × 10300 × 14000 | 97,1/85,1 |
|
ЭГА СРК2-48-9-5-3 |
300000 |
120 |
8298 |
15500 × 17800 × 14000 | 191,6/180,1 |
Комплект поставки
- Внутреннее оборудование транспортабельными блоками;
- Дополнительное оборудование (дополнительные газораспределительные решетки, механизмы встряхивания решеток, люки и др.) в соответствии с утвержденным перечнем по специальному требованию Заказчика на основании заказной спецификации.
Корпуса электрофильтров, устройства выгрузки пыли, преобразовательные агрегаты с блоком управления и система управления электрофильтром входят в комплект поставки по специальному требованию Заказчика в соответствии с проектной документацией.
