Предназначен для улавливания тумана серной кислоты из хвостовых газов температурой до 50 °С (в сернокислотном производстве) перед выбросом их в атмосферу в условиях, исключающих образование, отложений на поверхности электродов.
Электрофильтр — вертикальный однодольный односекционный аппарат в стальном корпусе цилиндрической формы.
Корпус изнутри футеруют кислотостойкими материалами (по специальному проекту) на месте монтажа.
Активная зона электрофильтра состоит из осадительных электродов (стальных труб наружным диаметром 273 мм) и коронирующих электродов специального типа, подвешенных по осям осадительных труб. Электроды периодически промывают конденсатом уловленной кислоты, которая поступает через форсунки коллектора, расположенного над электродами. На время промывки электродов с электрофильтров снимается высокое напряжение.
В связи с применением электродной системы БВК специального типа («без влияния кромок») скорость газа в активной зоне принимается в 1,5 — 2,5 раза выше, чем в обычных электрофильтрах этого класса. Электродная система БВК характеризуется повышенной чувствительностью к отложениям, которые могут образовываться на электродах, и к возможной децентровке коронирующих электродов.
Климатическое исполнение электрофильтра — У категорий размещения 1-4 и ХЛ категории размещения 4 по ГОСТ 15150-69; предназначен для установки в производствах Г и Д по СНиП 2.09.02-85; относится к группе невзрывозащищённых по ПУЭ-86.
Сейсмичность района установки — не более 6 баллов. В случае установки оборудования в районах с повышенной сейсмичностью необходимо разрабатывать специальный корпус электрофильтра.
Условное обозначение
Э — электрофильтр; В — вертикальный; М — мокрого типа; Тр — трубчатый; цифры после букв: первая — количество полей; вторая — длина электрического поля (м); третья — площадь активного сечения (кв. м); БВК — тип коронирующего электрода («без влияния кромок»).
Техническая характеристика
Производительность по очищаемому газу (при скорости 2,5 м/с), м3 /ч, не более | 32400 |
Площадь активного сечения, м2 | 3,6 |
Площадь поверхности осаждения, м2 , не менее | 160 |
Разрежение в электрофильтре, кПа, не более | 1 |
Давление в электрофильтре, кПа, не более | 10 |
Концентрация тумана серной кислоты в очищаемом газе на входе, г/м3 , не более | 30 |
Габаритные размеры, мм | 1820х4960х11700 |
Масса внутреннего механического оборудования, кг | 19 150 |

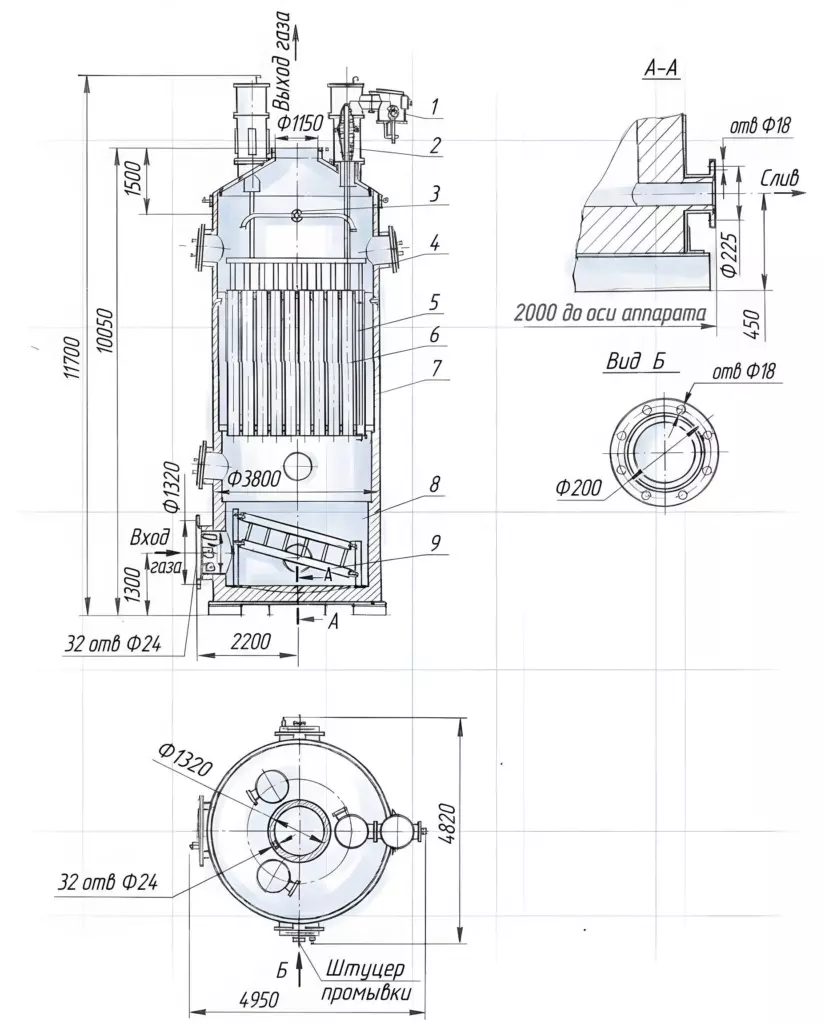

ЭЛЕКТРОФИЛЬТР ЭВМТр-1-3-3,6 БВК
1 — защитная коробка для подвода тока; 2 — изоляторная коробка; 3 — коллектор периодической промывки; 4 — люк для обслуживания; 5 — коронирующий электрод; 6 — осадительный электрод; 7 — корпус; 8 — футеровка корпуса; 9 — направляющие лопатки.
