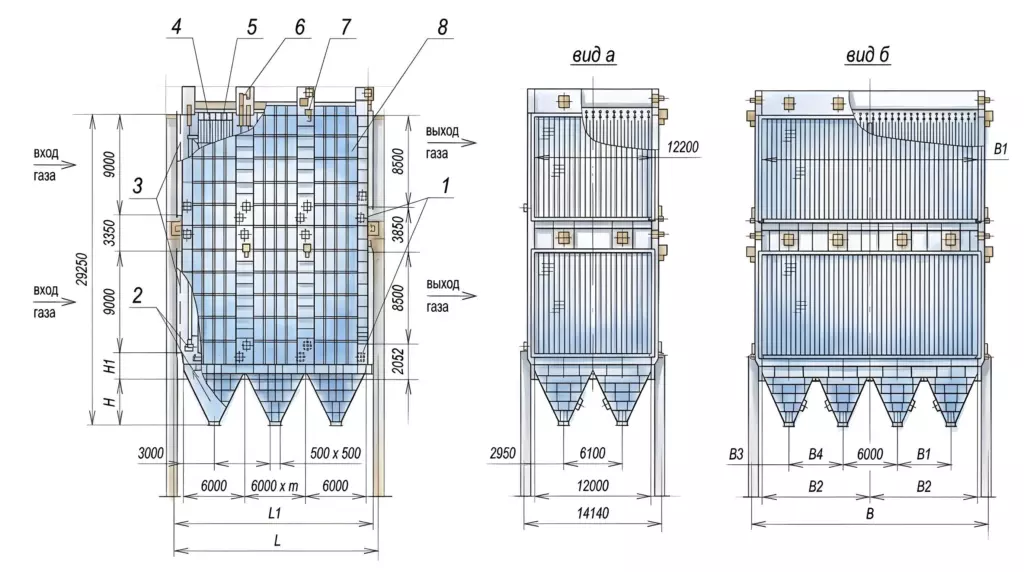

Схема фильтра
а — односекционные, б — двухсекционные
- механизм встряхивания осадительных электродов;
- люк для обслуживания;
- газораспределительная решетка;
- коронирующий электрод;
- осадительный электрод;
- механизм встряхивания коронирующих электродов;
- защитная коробка для подвода тока;
- корпус
Предназначены для очистки от золы отходящих дымовых газов до 160 °С, разрежением до 5 кПа (500кгс/кв. м) котельных агрегатов большой мощности на тепловых электростанциях в условиях ограниченных размеров котельных ячеек.
Конструкция электрофильтра ЭГД
Электрофильтры — одно- или двухсекционные двухъярусные аппараты прямоугольной формы; состоят из трёх, четырех и пяти электрических полей, установленных последовательно по ходу газа в каждом ярусе. Корпуса аппаратов – стальные, покрыты снаружи теплоизоляцией.
Активная зона электрофильтров состоит из осадительных электродов (пластинчатого типа собраны из элементов профиля ЭФ-640) и коронирующих электродов (трубчатых рам, в которых натянуты ленточные элементы с фиксированными точками коронного разряда). Расстояние между осями одноимённых электродов (межэлектродный шаг, ширина единичного газового прохода) 300 мм.
Удаление уловленной пыли с электродов – механическое, путем периодического встряхивания их ударами молотков.
Возможна поставка аппаратов с межэлектродным шагом 350 мм и 400 мм, с номинальной высотой электродов в ярусе 10,5 и 12 м (с условной высотой электродов 21 и 24 м), производительностью по очищаемому газу от 650 до 2000 тыс. куб. м/ч, количеством газовых проходов от 60 до 152 штук.
Параметры работы
Климатическое исполнение электрофильтров — У категорий размещения 1-4 и ХЛ категории размещения 4 по ГОСТ 15150-69; предназначены для установки в производствах Г и Д по СНиП 2.09.02-85; относятся к группе невзрывозащищенных по ПУЭ-86.
Сейсмичность района установки не более 6 баллов.
В случае установки оборудования в районах с повышенной сейсмичностью необходимо разрабатывать специальные корпуса электрофильтров.
Концентрация пыли в очищаемом газе перед электрофильтром 90 г/куб. м (при температуре 0 °С, давлении 101,3 кПа), не более.
Концентрация пыли после электрофильтра определяется при проектировании новых установок и реконструкции действующих электрофильтров и может составлять от 20 до 500 мг/куб. м (при температуре 0 °С, давлении 101,3 кПа), не более.
Гидравлическое сопротивление не более 200 Па.
Условное обозначение
Э — электрофильтр;
Г — горизонтальный;
Д — двухъярусный;
цифры после букв:
- первая — количество секций;
- вторая — количество газовых проходов в обоих ярусах;
- третья — номинальная высота электродов (м) в каждом ярусе;
- четвертая — количество элементов ЭФ-640 в осадительном электроде;
- пятая — количество электрических полей по длине электрофильтра в каждом ярусе.
Технические характеристики
| Типоразмер электрофильтра(H0= 300мм) | Производительность по очищаемому газу (при условной скорости 1 м/с), м3/ч | Площадь активного сечения, м2 | Площадь поверхности осаждения, м2 | Масса внутреннего механического оборудования, кг | Типоразмер для реконструкции H0= 350мм | Типоразмер для реконструкции H0= 400мм |
| ЭГД1-80-9-6-3 | 651600 | 181 | 15683 | 267937 | ЭГБД1-68-9-6-3 | ЭГБ1Д1-60-9-6-3 |
| ЭГД2-128-9-6-4 | 1056960 | 293,6 | 33912 | 579289 | ЭГБД2-110-9-6-4 | ЭГБ1Д1-96-9-6-4 |
| ЭГД2-152-9-6-5 | 1260000 | 350 | 50875 | 844897 | ЭГБД2-130-9-6-5 | ЭГБ1Д1-112-9-6-5 |
H0 — межэлектродный шаг.
Б — межэлектродный шаг 350 мм. Б1 — межэлектродный шаг 400 м
Основные габаритные и присоединительные размеры (мм)
| Типоразмер электрофильтра | L | L1 | В | В1 | В2 | В3 | B4 | Н | H1 | m |
| ЭГД1-80-9-6-3 | 19105 | 18600 | — | — | — | — | — | 3940 | 1560 | 1 |
| ЭГД2-128-9-6-4 | 25105 | 24600 | 22300 | 20000 | 10000 | 2000 | 5000 | 3940 | 1560 | 2 |
| ЭГД 2-152-9-6-5 | 31105 | 30600 | 25940 | 23600 | 12000 | 3000 | 6000 | 3948 | 1552 | 3 |
Примечание:
1. Размеры, не указанные в графах, даны на чертеже (а).
2. В таблице приведены наиболее распространённые электрофильтры типоразмерного ряда ЭГД.
Комплект поставки
- Внутреннее оборудование транспортабельными блоками;
- Дополнительное оборудование (дополнительные газораспределительные решетки, механизмы встряхивания решеток, люки и др.) в соответствии с утвержденным перечнем по специальному требованию Заказчика на основании заказной спецификации.
Корпуса электрофильтров, устройства выгрузки пыли, преобразовательные агрегаты с блоком управления и система управления электрофильтром входят в комплект поставки по специальному требованию Заказчика в соответствии с проектной документацией.
