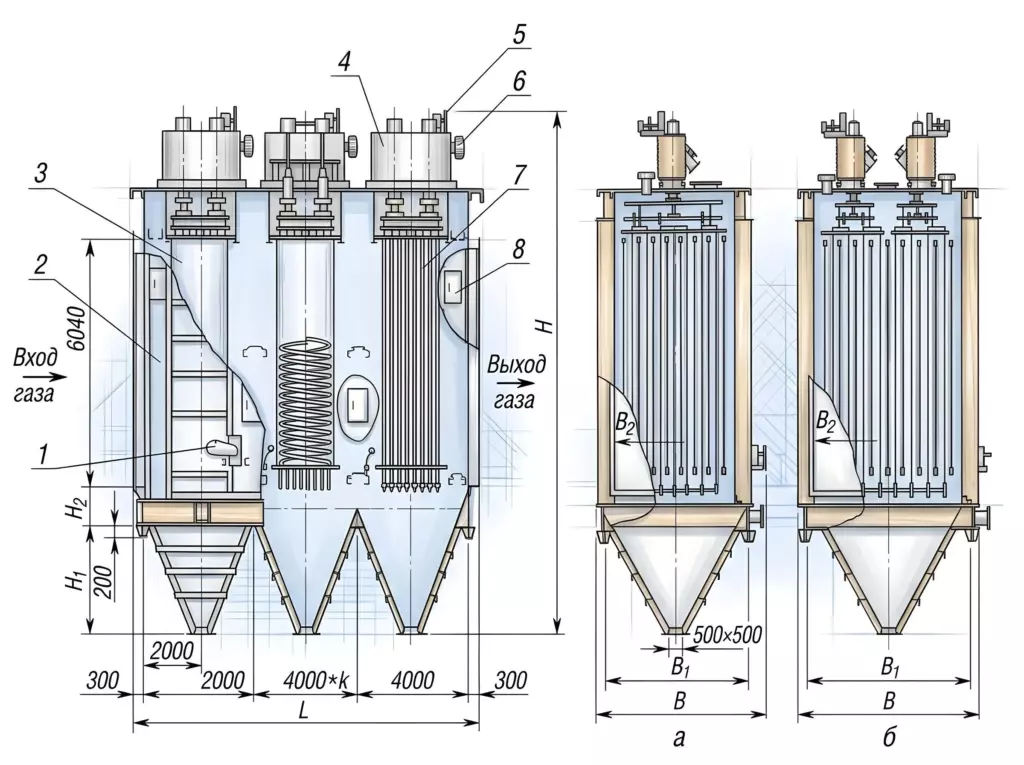

Схема фильтра
а – электрофильтры ЭГТ8-20-3 и ЭГТ8-20-4;
б – электрофильтры ЭГТ8-30-3, ЭГТ8-30-4, ЭГТ8-40-3 и ЭГТ8-40-4;
- механизм встряхивания осадительных электродов;
- корпус;
- осадительный электрод;
- изоляторная коробка;
- механизм встряхивания коронирующих электродов;
- защитная коробка для подвода тока;
- коронирующий электрод;
- люк обслуживания
Предназначены для сухой очистки от пыли неагрессивных газов температурой до 425 °С в химической промышленности, промышленности строительных материалов, в черной и цветной металлургии. В случае, если температура в нижней части аппарата опускается до точки росы (при наличии сернистых газов) применять электрофильтры этого типа не рекомендуется.
Конструкция электрофильтра ЭГТ
Электрофильтры представляют собой аппараты прямоугольной формы и включают в себя три или четыре электрических поля, установленных последовательно по ходу газа. Активная длина поля 2520 мм.
Активная зона состоит из осадительных электродов (плоских полотен, набранных из пластинчатых элементов специального профиля типа S-350) и коронирующих электродов (из проволоки, натянутой при помощи грузов между осадительными электродами). Активная высота электродов 8,0 метров. Расстояние между соседними осадительными электродами 260 мм.
Удаление уловленного продукта с электродов — механическое, путем периодического встряхивания ударами молотков по наковальням осадительных электродов, и рамам подвеса коронирующих электродов.
Параметры работы
Климатическое исполнение электрофильтров — У категорий размещения 1- 4 по ГОСТ 15150-69; предназначены для установки в производствах Г и Д по СНиП 2.09.02-85; относятся к группе невзрывозащищённых по ПУЭ-86.
Корпус электрофильтра изготовляют в двух исполнениях: исполнение I- с пирамидальными бункерами, исполнение II — с щелевыми бункерами.
Корпуса аппаратов стальные, покрытые теплоизоляцией.
Корпус электрофильтра рассчитан на применение в районах сейсмичностью не более 6 баллов. В случае установки оборудования в районах с повышенной сейсмичностью необходимо разрабатывать специальные корпуса.
Разрежение в электрофильтре не более 4 кПа.
Концентрация пыли перед электрофильтром 40 г/куб. м (при температуре 0 °С, давлении 101,3 кПа), не более.
Концентрация пыли после электрофильтра определяется при проектировании новых установок и реконструкции действующих электрофильтров и может составлять от 50 до 200 мг/куб. м (при температуре 0 °С, давлении 101,3 кПа), не более.
Гидравлическое сопротивление 200 Па, не более.
Условное обозначение
Э — электрофильтр;
Г — горизонтальный;
Т — высокотемпературный;
числа после букв:
- первое – номинальная высота электродов,
- второе – площадь активного сечения (кв. м),
- третье — количество электрических полей.
Технические характеристики
| Типоразмер электрофильтра | Производительность (при условной скорости 0,6 м/с), м3/ч | Площадь активного сечения, м2 | Площадь осаждения, м2 | Габаритные размеры, мм, не более | Масса * корпуса/оборудования, т |
| ЭГТ8-20-3 | 43200 | 20 | 1448 | 12600 × 4970 × 16820 | 40,0/29,7 |
| ЭГТ8-20-4 | 43200 | 20 | 1930 | 16600 × 4970 × 16820 | 52,9/39,2 |
| ЭГТ8-30-3 | 64800 | 30 | 2238 | 12600 × 6270 × 17135 | 60,1/44,7 |
| ЭГТ8-30-4 | 64800 | 30 | 2984 | 16600 × 6270 × 17135 | 76,6/59,1 |
| ЭГТ8-40-3 | 86400 | 40 | 2996 | 12600 × 7830 × 17835 | 66,8/55,4 |
| ЭГТ8-40-4 | 86400 | 40 | 3860 | 16600 × 7830 × 17835 | 82,5/73,9 |
| ЭГТ8-60-3 | 129600 | 60 | 4476 | 12600 × 10690 × 17135 | 84,5/82,4 |
| ЭГТ8-60-4 | 129600 | 60 | 5968 | 16600 × 10690 × 17135 | 107,4/109,4 |
| ЭГТ8-80-3 | 172800 | 80 | 5992 | 12600 × 14020 × 17835 | 108,0/110,0 |
| ЭГТ8-80-4 | 172800 | 80 | 7720 | 16600 × 14020 × 17835 | 143,4/146,1 |
Основные габаритные и присоединительные размеры (мм)
| Типоразмер электрофильтра |
L |
L1 |
L2 |
В |
В1 |
В2 |
Н |
H1 |
H2 |
К |
|
ЭГТ8-20-3* |
12600 |
– |
– |
4970 |
3000 |
3110 |
– |
– |
– |
1 |
|
ЭГТ8-20-4* |
16600 |
– |
– |
4970 |
3000 |
3110 |
– |
– |
– |
2 |
| ЭГТ8-30-3 |
12600 |
1400 |
9200 |
6270 |
4500 |
4410 |
17135 |
2700 |
2020 |
1 |
| ЭГТ8-30-4 |
16600 |
1400 |
13200 |
6270 |
4500 |
4410 |
17135 |
2700 |
2020 |
2 |
| ЭГТ8-40-3 |
12600 |
1400 |
9200 |
7830 |
6000 |
5970 |
17835 |
3400 |
2020 |
1 |
| ЭГТ8-40-4 |
16600 |
1400 |
13200 |
7830 |
6000 |
5970 |
17835 |
3400 |
2020 |
2 |
| ЭГТ8-60-3 |
12600 |
1400 |
9200 |
10690 |
9000 |
8830 |
17135 |
2700 |
2020 |
1 |
| ЭГТ8-60-4 |
16600 |
1400 |
13200 |
10690 |
9000 |
8830 |
17135 |
2700 |
2020 |
2 |
|
ЭГТ8-80-3* |
12600 |
1400 |
9200 |
14020 |
12000 |
– |
17835 |
3400 |
2020 |
1 |
|
ЭГТ8-80-4* |
16600 |
1400 |
13200 |
14020 |
12000 |
– |
17835 |
3400 |
2020 |
2 |
Комплект поставки
- Внутреннее оборудование транспортабельными блоками;
- Дополнительное оборудование (дополнительные газораспределительные решетки, механизмы встряхивания решеток, люки и др.) в соответствии с утвержденным перечнем по специальному требованию Заказчика на основании заказной спецификации.
Корпуса электрофильтров, устройства выгрузки пыли, преобразовательные агрегаты с блоком управления и система управления электрофильтром входят в комплект поставки по специальному требованию Заказчика в соответствии с проектной документацией.
