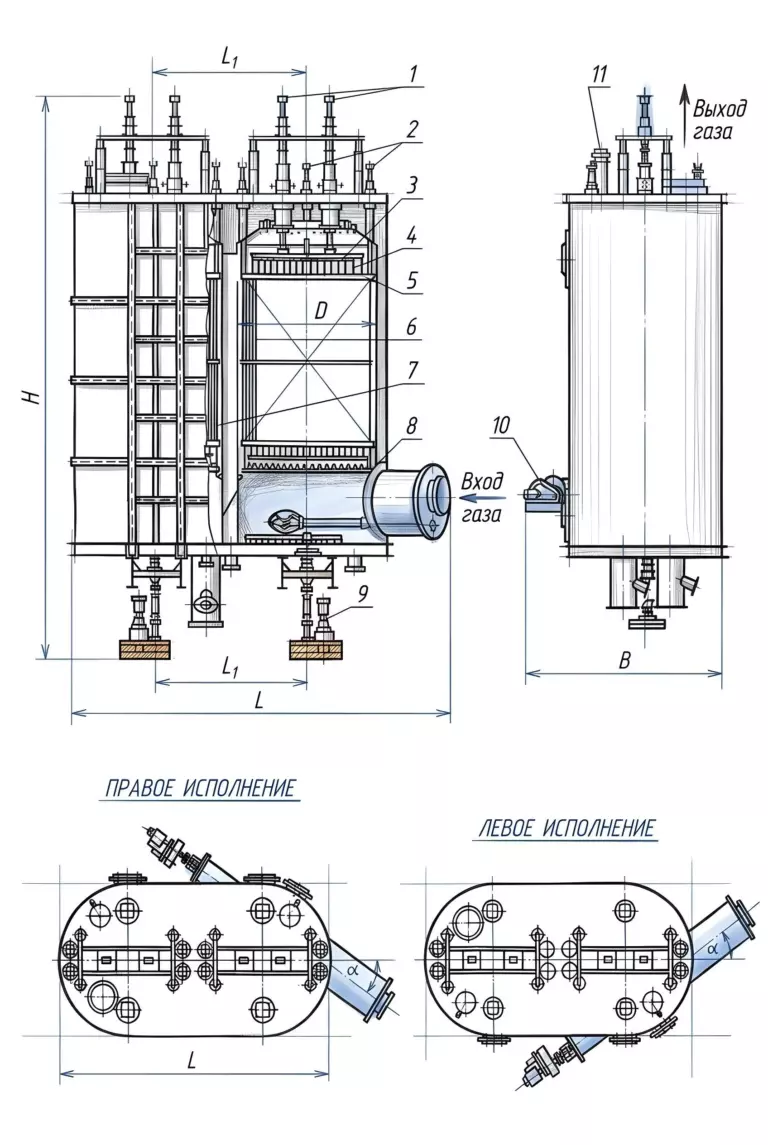

Схема фильтра
- ударно-вибрационное устройство для встряхивания коронирующих электродов;
- ударно-вибрационное устройство для встряхивания осадительных электродов;
- рама подвеса коронирующих электродов;
- коронирующий электрод;
- рама подвеса осадительных электродов;
- осадительный электрод;
- внутренний корпус;
- наружный корпус;
- привод скребкового механизма;
- привод шнекового механизма;
- гидрозатвор
Предназначены для очистки от пыли фосфорсодержащих газов температурой от 230 до 600 °С, отходящих от электротермических печей.
Изготовление и поставка — по разовым заказам.
Конструкция электрофильтра ЭВЦТ
Электрофильтр состоит из одного наружного корпуса и двух внутренних корпусов, в каждом из которых размещена система коронирующих и осадительных электродов, относящаяся к одному полю. Внутренние корпуса соединены между собой газоходом. Наружный корпус теплоизолирован. Пространство между наружным и внутренними корпусами используется для обогрева электрофильтра инертным газом с целью предотвращения конденсации паров желтого фосфора внутри электрофильтра.
Электрофильтр оборудован прутковыми осадительными и ленточно-зубчатыми коронирующими электродами.
Встряхивание электродов — ударно-вибрационного типа; механизмы встряхивания вынесены за пределы зоны пылегазового потока.
Электрофильтры в зависимости от расположения патрубка входа газа могут быть правого и левого исполнений.
Параметры работы
Климатическое исполнение электрофильтра — УХЛ категории размещения 3 по ГОСТ 15150-69; предназначены для установки в производствах Г и Д по СНиП 2.09.02-85; относятся к группе невзрывозащищенных по ПУЭ-86.
Сейсмичность района установки — не более 7 баллов.
Условное обозначение
Э — электрофильтр;
В — вертикальный;
Ц — цилиндрический корпус;
Т — высокотемпературный;
цифры после букв:
- первая — количество полей;
- вторая — длина электрического поля (м);
- третья — площадь активного сечения (кв. м);
- буква К — исполнение по материалу.
Технические характеристики
| Наименование показателей | ЭВЦТ-2-5,5-16К | ЭВЦТ-2-5,5-24К |
| Производительность по очищаемому газу (при скорости 0,55 м/с), м3/ч, не более | 31 400 | 49 000 |
| Площадь поверхности осаждения, м2 | 1000 | 1500 |
| Давление очищаемого газа, кПа | 0,5 | |
| Гидравлическое сопротивление, кПа | 0,2 | |
| Концентрация пыли в газе перед электрофильтром, г/нм3, не более | 0,8 | |
| Концентрация пыли в газе после электрофильтра, г/нм3, не более | 0,008 | |
| Масса внутреннего механического оборудования, кг | 100 150 | 134 900 |
Основные габаритные и присоединительные размеры (мм)
|
Типоразмер электрофильтра |
Исполнение |
Угол поворота шнека α |
L |
Lt |
В |
Н |
D |
| ЭВЦТ-2-5.5-16К |
Левое |
34°54` |
14 750 |
5 800 |
9 000 |
19 000 |
5 200 |
| ЭВЦТ-2-5,5-1бК-01 |
Правое |
34°54` |
14 750 |
5 800 |
9 000 |
19 000 |
5 200 |
| ЭВЦТ-2-5.5-16К-02 |
Левое |
54°24` |
14 750 |
5 800 |
9 000 |
19 000 |
5 200 |
| ЭВЦТ-2-5.5-16К-03 |
Правое |
54°24` |
14 750 |
5 800 |
9 000 |
19 000 |
5 200 |
| ЭВЦТ-2-5.5-24К |
Левое |
42° |
16 400 |
6 900 |
12 000 |
21 170 |
6 500 |
Комплект поставки
- Внутреннее оборудование в соответствии с заказной спецификацией.
Качество и надежность
Каждая единица оборудования проходит строгий контроль для достижения заявленных показателей очистки.
