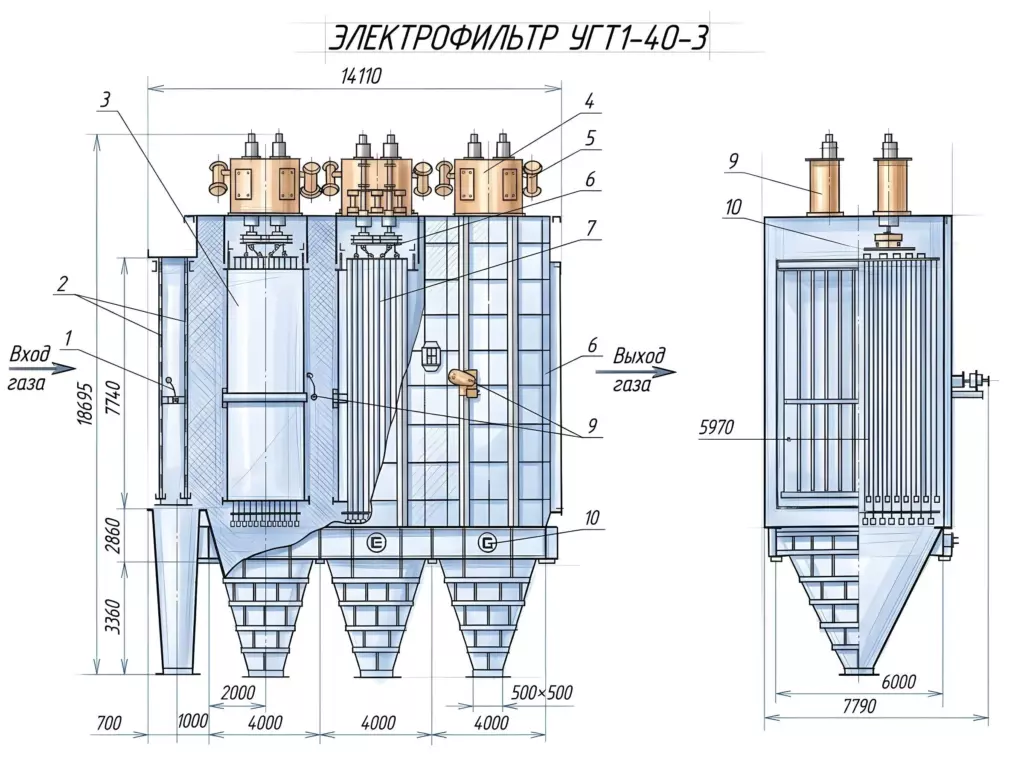

Схема фильтра
- механизм встряхивания газораспределительных решеток;
- газораспределительные решетки;
- осадительный электрод;
- изоляторная коробка;
- защитная коробка для подвода тока;
- механизм встряхивания коронирующих электродов;
- коронирующий электрод;
- корпус;
- механизм встряхивания осадительных электродов;
- люк обслуживания
Предназначены для сухой очистки от пыли неагрессивных газов с температурой до 425 °С в химической промышленности, промышленности строительных материалов, в черной и цветной металлургии.
Электрофильтры УГТ являются аппаратами прямоугольной формы в стальном корпусе, покрытом снаружи теплоизоляцией. Включает в себя три или четыре электрических поля, установленных последовательно по ходу газа. Длина электрического поля 2520 мм.
Конструкция электрофильтра УГТ
Активная зона электрофильтра состоит из осадительных электродов (плоских полотен, набранных из прутков) и коронирующих электродов, натянутых при помощи грузов между осадительными электродами. Условная высота электродов 7,5 метров. Расстояние между соседними осадительными электродами (межэлектродный шаг) 260 мм. Возможна поставка электрофильтров с межэлектродным шагом 300 мм.
Удаление уловленного продукта с электродов — механическое, путем периодического встряхивания ударами молотков по наковальням осадительных электродов и рамам подвеса коронирующих электродов.
Корпус электрофильтра изготовляют в двух исполнениях: исполнение I – с пирамидальными бункерами; исполнение II – с щелевыми бункерами.
Корпуса аппаратов стальные, покрытые теплоизоляцией.
Параметры работы
Климатическое исполнение электрофильтров — У и УХЛ категорий размещения 1 и 2 по ГОСТ 15150-69; предназначены для установки в производствах Г и Д по СНиП 2.09.02-85; относятся к группе невзрывозащищённых по ПУЭ-86.
Корпус электрофильтра рассчитан на применение в районах сейсмичностью не более 6 баллов. В случае установки оборудования в районах с повышенной сейсмичностью необходимо разрабатывать специальные корпуса.
Разрежение в электрофильтре не более 4 кПа, давление в электрофильтре не более 0,5 кПа.
Концентрация пыли перед электрофильтром 50 г/куб. м (при температуре 0 °С, давлении 101,3 кПа), не более.
Концентрация пыли после электрофильтра определяется при проектировании новых установок и реконструкции действующих электрофильтров и может составлять от 80 до 2500 мг/куб. м (при температуре 0 °С, давлении 101,3 кПа), не более.
Гидравлическое сопротивление 200 Па, не более.
Условное обозначение
У — унифицированный;
Г — горизонтальный;
Т — высокотемпературный;
цифры после букв:
- первая – габарит аппарата;
- вторая — площадь активного сечения (кв. м);
- третья — количество полей.
Далее может указываться исполнение корпуса — I или II (по конструкции бункеров).
Технические характеристики
|
Типоразмер электрофильтра |
Производительность, м3/ч (при условной скорости 0,8 м/с) |
Площадь активного сечения, м2 |
Площадь осаждения, м2 |
Габаритные размеры, мм |
Масса* корпуса/ оборудования, т |
| УГТ1-20-3 | 57600 | 20 | 1330 | 14110 × 4790 × 18695 | 56,6/41,2 |
| УГТ1-20-4 | 1773 | 18110 × 4790 × 18695 | 72,6/54,9 | ||
| УГТ1-30-3 | 86400 | 30 | 1995 | 14110 × 6290 × 18695 | 76,5/60,0 |
| УГТ1-30-4 | 2660 | 18110 × 6290 × 18695 | 98,1/79,8 | ||
| УГТ1-40-3 | 115200 | 40 | 2660 | 14110 × 7790 × 18695 | 96,3/78,5 |
| УГТ1-40-4 | 3546 | 18110 × 7790 × 18695 | 123,5/104,7 | ||
| УГТ1-60-3 | 172800 | 60 | 3990 | 14110 × 10790 × 18695 | 130,1/114,0 |
| УГТ1-60-4 | 5320 | 18110 × 10790 × 18695 | 166,8/152,0 | ||
| УГТ1-80-3 | 230400 | 80 | 5320 | 14110 × 13790 × 18695 | 163,8/149,5 |
| УГТ1-80-4 | 7092 | 18110 × 13790 × 18695 | 210,0/199,3 |
Комплект поставки
- Внутреннее оборудование транспортабельными блоками;
- Дополнительное оборудование (дополнительные газораспределительные решетки, механизмы встряхивания решеток, люки и др.) в соответствии с утвержденным перечнем по специальному требованию Заказчика на основании заказной спецификации.
Корпуса электрофильтров, устройства выгрузки пыли, преобразовательные агрегаты с блоком управления и система управления электрофильтром входят в комплект поставки по специальному требованию Заказчика в соответствии с проектной документацией.
